上海 SGS 分体空调运用广州派谷 AC360 LoRa 通讯设备的智能集中控制节能改造案例分析

一、项目背景与技术需求

• 能耗高企：年空调电费 占园区总能耗 55%，实验室单位面积能耗是办公区 3 倍
• 通信瓶颈：建筑结构复杂（含 3 层地下室及夹层），传统有线方案布线成本高，无线 WiFi 信号穿透能力不足（仅能覆盖 1-2 层楼板）
• 设备兼容难题：30% 老旧空调（大金、三菱重工）协议封闭，难以接入集中控制系统
• 运维效率低下：人工巡检周期长，设备故障响应时间超过 24 小时

1. 超远距离覆盖：在复杂建筑结构中实现信号穿透 3 层楼板
2. 高可靠性通信：数据传输延迟 < 1 秒，抗工业电磁干扰
3. 多协议兼容：支持主流品牌协议及老旧设备逆向破解
4. 低功耗设计：终端设备电池寿命 > 5 年，减少维护成本

二、LoRa 通信系统架构设计

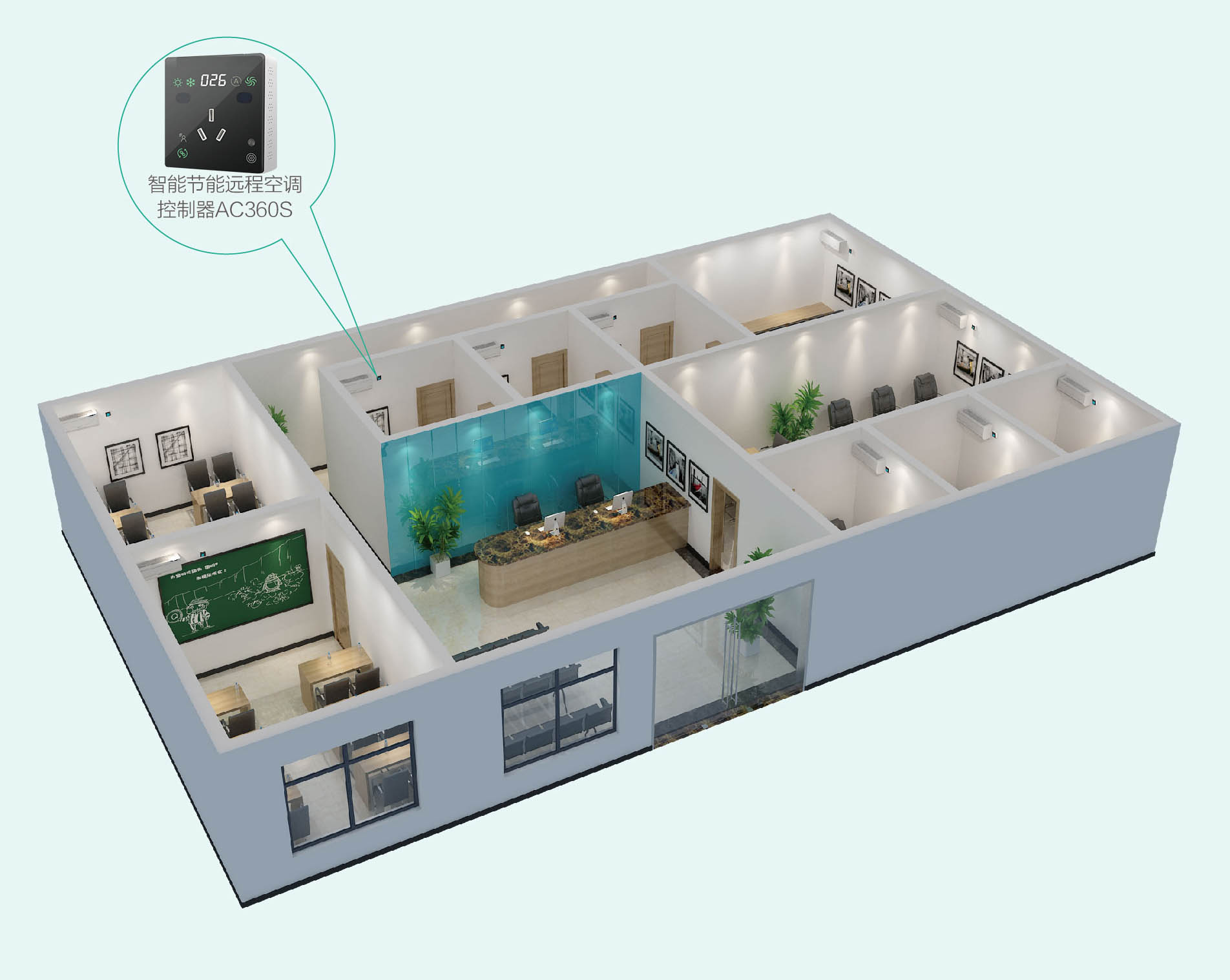

• AC360-LoRa 控制器：内置 LoRa 芯片，可穿透 3 层楼板（实测在混凝土墙体中衰减 < 15dB）
• H3C IG4500-L LoRa 网关：部署 12 台，支持 8 信道上行，覆盖半径 1-3km，采用 IP67 防护等级，支持定位优化信号覆盖
• 边缘计算网关：基于 Raspberry Pi 4B 构建，集成 TensorFlow Lite 推理框架，本地处理 90% 控制指令，响应速度 < 500ms

1. 星型架构：12 台网关分布式部署（楼顶 4 台、各楼层弱电井 8 台），形成蜂窝式覆盖
2. 动态参数优化：
   • 实验室区域：SF12（扩频因子）+125kHz 带宽，保障长距离穿透
   • 办公区域：SF7+500kHz 带宽，提升数据传输速率
3. 双链路备份：网关同时支持 LoRaWAN 与 4G 通信，网络中断时自动切换至 4G 通道

三、关键技术实施细节

• 逆向工程：针对大金、三菱重工老旧空调，通过频谱分析仪抓取红外信号，破解 127 组红外码值，开发定制通信协议
• Modbus  集成：AC360 控制器通过 Modbus  协议与 SGS 现有 BMS 系统对接，实现数据双向交互，兼容 OPC UA 标准

• 环境感知联动：
  • 结合 PM2.5 传感器（精度 ±1μg/m³），超标时自动切换新风模式，新风量提升至 30m³/h・人
  • 温湿度传感器（精度 ±0.1℃/±2% RH）实时反馈，动态调整空调参数
• 人员行为联动：
  • 与门禁系统联动，人员离开 15 分钟自动关机
  • 部署毫米波雷达传感器，识别区域内人员分布，实现 "分区控温"
• 气象数据联动：
  • 接入上海气象局 API，提前 30 分钟预冷预热，减少压缩机启停次数 20%

• 本地决策：边缘网关通过 LSTM 神经网络预测实验室负荷需求，误差率 < 5%，提前调整空调参数使能效比提升 12%
• 动态负载均衡：根据实时能耗数据，自动分配各空调负荷，避免单台设备过载

四、实施过程与创新管理

• 阶段一（2024.03-04）：
  • 部署 12 台 LoRa 网关，采用 定位优化覆盖，实测信号强度在实验室区域达 - 95dBm 以上

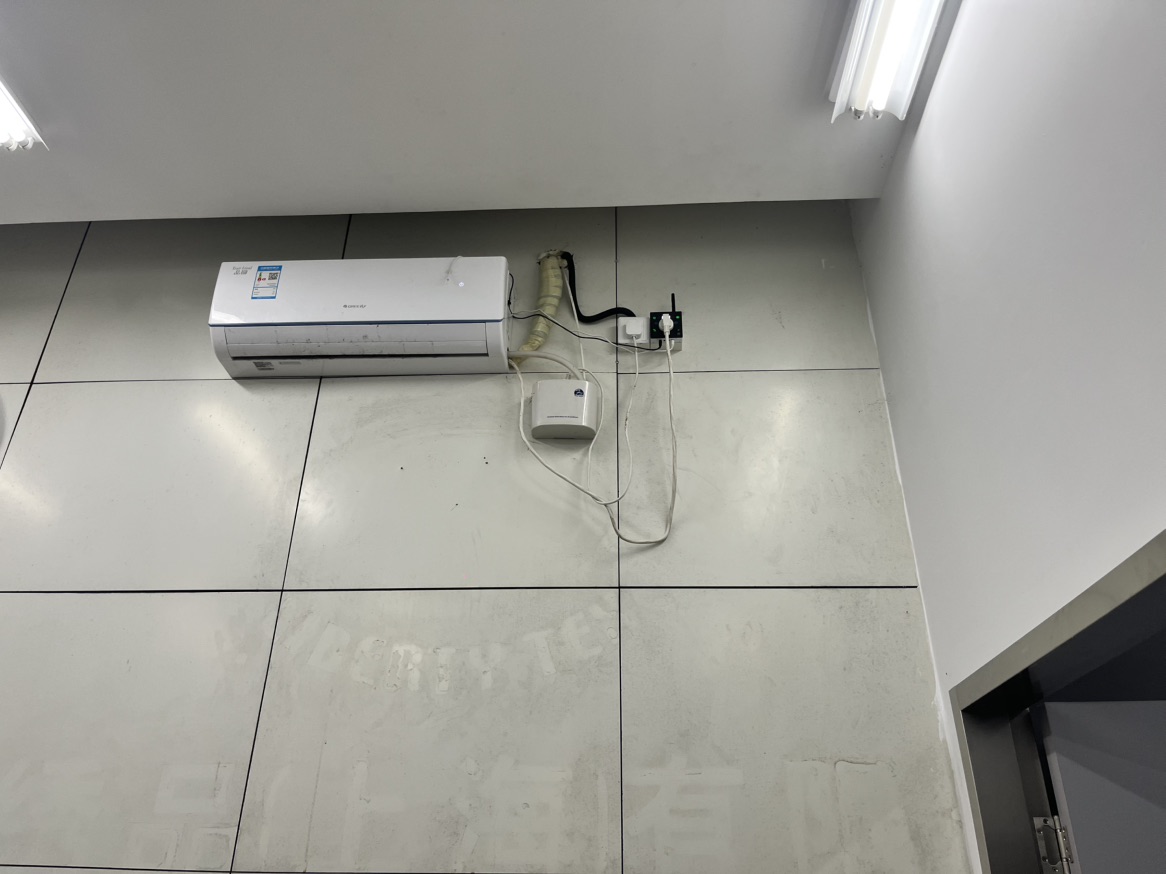

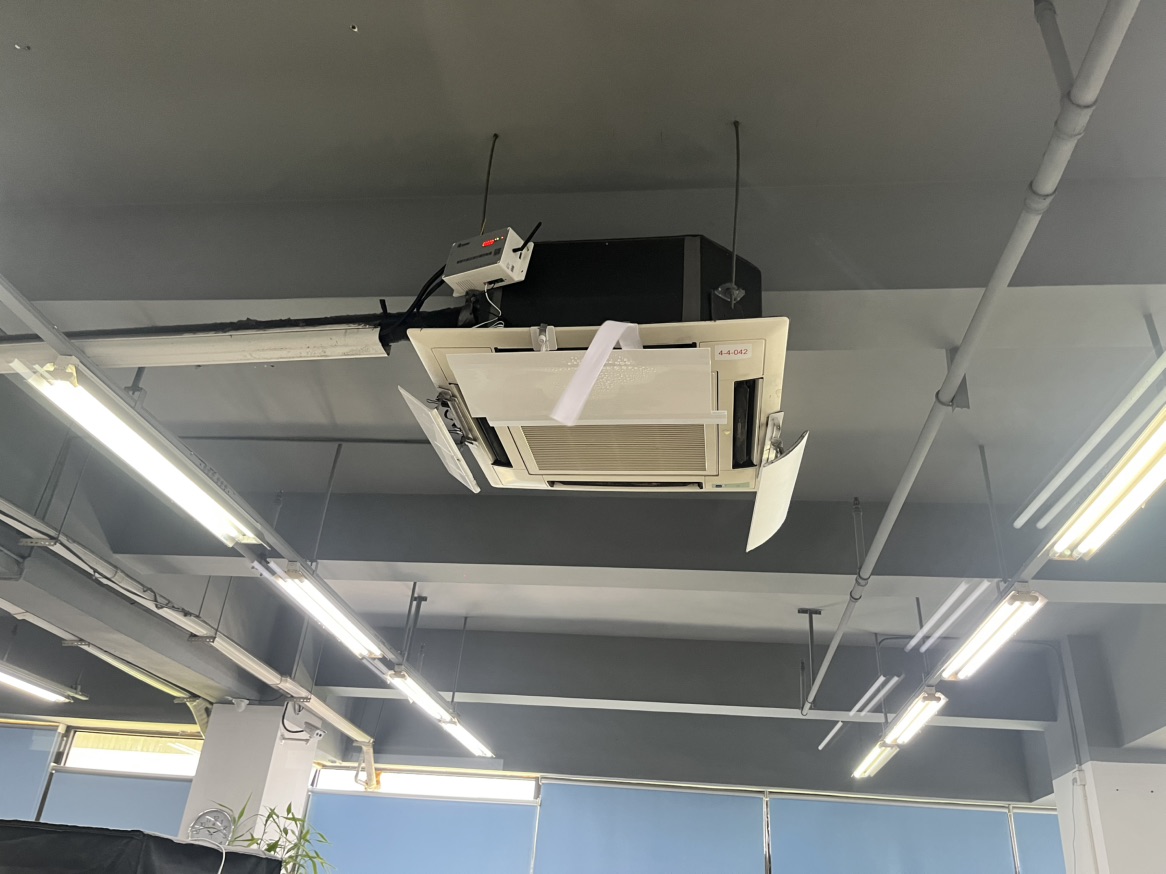

  • 完成 200 台 AC360 控制器安装，通过频谱分析仪测试通信延迟 < 800ms
• 阶段二（2024.05-06）：
  • 导入历史 12 个月能耗数据（1.2TB）训练 AI 模型，发现实验室夜间负荷波动规律，调整设定温度 ±0.5℃，节能 15%
  • 开发能耗公示屏系统，实时显示各区域能耗排名，激发部门间节能竞赛
• 阶段三（2024.07-08）：
  • 与 BMS 系统对接，实现设备状态、能耗数据统一监控，报警响应时间缩短至 2 分钟
  • 部署区块链节点，确保能耗数据不可篡改，通过 ISO/IEC 27001 认证

• 能耗定额管理：
  • 实验室≤35kWh/㎡・月，办公区≤18kWh/㎡・月，超额自动限功率
  • 2024 年 Q3 超额部门同比减少 60%，人均能耗下降 12%
• 预测性维护：
  • 通过振动传感器（精度 ±0.1mm/s）监测压缩机状态，故障率下降 60%
  • 运维成本从 45 万元 / 年降至 27 万元 / 年



五、节能效果与效益评估

• 能耗显著下降：
  • 年总耗电量从 280 万度降至 182 万度，节能率 35%
• 成本大幅降低：
  • 无线部署节省布线成本 42 万元，减少装修破坏风险
• 效率全面提升：
  • 设备故障响应时间从 24 小时缩短至 2 小时
  • 人工巡检频次从每日 2 次降至每周 1 次

• 环境效益：
  • 年减少 CO₂排放 1400 吨，相当于种植 7.6 万棵冷杉
  • 减少 NOx 排放 12 吨，符合上海市大气污染防治要求
• 管理效益：
  • 实现从 "人工经验" 到 "数据驱动" 的转型，能耗数据采集频率从小时级提升至分钟级
  • 获评上海市绿色建筑示范项目，吸引 20 余次行业参观
• 技术创新：
  • 形成 "诊断 - 设计 - 实施 - 优化" 标准化模板，已在生物医药园区复制应用
  • 参与编制《分体空调集中控制系统技术规范》地方标准




六、技术创新与行业价值

1. LoRa 通信优化：
   • 采用动态扩频因子（SF）调整算法，根据实时信噪比（SNR）自动切换通信模式：
     • SNR>10dB：SF7+500kHz（高速模式）
     • 5dB<SNR≤10dB：SF9+250kHz（均衡模式）
     • SNR≤5dB：SF12+125kHz（长距离模式）
   • 实测通信延迟 < 800ms，包丢失率 < 3%
2. 边缘计算架构：
   • 本地处理 90% 控制指令，减少云端通信流量 80%，响应速度 < 500ms
   • 集成 TensorFlow Lite 实现本地化 AI 推理，模型更新通过 OTA 完成
3. 数据安全体系：
   • 采用 AES-256 加密传输，区块链技术实现数据溯源
   • 每笔数据生成唯一哈希值，通过第三方安全测试

1. 复杂环境解决方案：
   • 在 3 层地下室、夹层等复杂结构中实现信号全覆盖，为半导体、精密制造行业提供参考
   • 验证 LoRa 在工业电磁干扰环境下的可靠性多协议融合经验：
2. • 兼容主流品牌协议及老旧设备逆向破解，形成跨品牌集中控制方法论
   • 已在苏州电子制造基地等项目中复用，协议破解周期缩短至 2 周
3. 政策适配性：
   • 符合上海市 "十四五" 节能减排规划，可申请专项补贴
   •

七、挑战与未来优化方向

• 协议破解耗时：针对 3 款老旧空调品牌，耗时 2 个月完成代码开发与测试，未来计划建立协议库缩短周期
• 网络容量瓶颈：单网关在 SF12 下支持约 41 个节点，通过 TDMA 调度与多网关协同，实际接入 200 台设备无冲突
• 信号遮挡处理：在实验室精密仪器区域部署外挂式红外发射头（延长距离 100 米），解决信号遮挡问题

1. 技术升级：
   • 引入数字孪生技术，构建空调系统虚拟镜像，实现全生命周期仿真
   • 集成 5G-MEC（多接入边缘计算），进一步降低控制延迟至 200ms 以内
2. 功能拓展：
   • 与园区光伏系统联动，优先使用清洁能源供电，预计再降能耗 10%
   • 开发移动端 APP，支持用户自定义节能策略，提升参与度
3. 标准引领：
   • 主导编制《分体空调 LoRa 集中控制系统技术规范》，推动行业标准化
   • 建立行业联盟，共享协议库与优化模型，降低改造成本

八、结论与展望

1. 技术融合创新：LoRa 的远距离穿透能力与边缘计算、AI 的结合，实现了 "精准感知 - 智能决策 - 高效执行" 的闭环
2. 数据驱动管理：通过实时能耗监测与预测性维护，将运维模式从 "被动响应" 升级为 "主动优化"
3. 生态协同发展：从单点改造到行业标准制定，推动分体空调节能技术的规模化应用
