机房柜式分体空调智能节能控制方案
时间: 2025-05-16浏览次数：
一、 概述 随着数据中心和机房规模的不断扩大，空调系统的能耗问题愈发突出。据相关统计数据显示，空调能耗通常占据机房总能耗的20% - 45%，在一些高密度机房中，这一比例甚至超
一、概述
随着数据中心和机房规模的不断扩大，空调系统的能耗问题愈发突出。据相关统计数据显示，空调能耗通常占据机房总能耗的20% - 45%，在一些高密度机房中，这一比例甚至超过60%。因此，降低空调系统能耗已成为数据中心节能改造的关键方向。机房空调节电器作为一种重要的节能设备，通过优化空调运行参数、减少不必要的能耗，能够有效降低电费支出。然而，为了准确验证其实际节电效果，必须采用科学合理的测试方法进行评估。
本文结合广州亚禾电子科技有限公司的CRACC - D智能节能远程空调控制器（以下简称CRACC - D）产品，详细探讨节电率测试的基本原理、测试方法、实施步骤及注意事项。CRACC - D是一款专为机房环境量身打造的智能空调控制器，具备动态温控、电能管理、故障保护等多项先进功能，能够显著提升空调系统的能效比，有效降低能耗。
测试节电率的核心目标在于，通过对比节电器安装前后的能耗数据，精确计算实际节电率，并全面评估其对机房整体能效的影响。为实现这一目标，需要采用标准化的测试方法，如直接测量对比法、PUE（电源使用效率）测试法、温度归一法等，并结合CRACC - D的实际应用场景进行细致分析。同时，还需充分考虑测试环境的稳定性、设备精度、数据采集周期等因素，以确保测试结果的准确性和可重复性。
通过本文的深入探讨，旨在为机房管理人员和节能设备供应商提供一套科学、规范的节电率测试方案，推动数据中心节能技术的持续优化和应用，助力数据中心实现绿色、可持续发展。
二、机房空调节电器的节能原理与CRACC - D产品特性
（一）机房空调节电器的节能原理
机房空调节电器的节能原理主要基于以下几个方面：
1. 动态温控与冷量均衡
通过实时监测机房内的温度分布情况，精准优化空调的运行策略，有效避免过度制冷或局部过热现象的发生。以CRACC - D为例，它支持多区域温度分区管理，能够根据不同机柜的负载情况，灵活调整空调风速和出风口温度，从而显著提高冷量利用率。例如，在核心服务器区域，由于设备负载较大，可适当提高风速和降低出风口温度，确保设备正常运行；而在备用设备区域，负载相对较小，则可降低风速和提高出风口温度，避免能源浪费。
2. 电能管理与负载优化
CRACC - D具备强大的分路能耗统计功能，能够实时监控每台空调的功率和累计用电量，精准识别高耗能设备，并优化其运行时段。此外，该产品还支持智能启停策略，能够根据机房负载变化自动切换空调运行模式。例如，在夜间低负载时段，可适当提高空调设定温度1 - 2℃，从而有效降低能耗。这种智能化的电能管理方式，不仅能够有效降低电费支出，还能延长空调设备的使用寿命。
3. 空调性能持续监测
在测试节电率的过程中，实时监测空调系统的运行状态至关重要。亚禾电子的专利“一种空调性能持续监测系统及方法”（专利号2019103139540）提供了一套完整的监测方案，包括对空调启停频率、进/出风口温度、电流波动等关键参数的持续记录。通过CRACC-D的内置监测功能（如电流、电压、温度）实现数据采集的自动化和精准化。在测试CRACC-D的节能效果时，可结合该专利的监测系统，实时跟踪空调的能耗变化，并通过历史数据对比分析节电率。
4. 空调动态寻优的节能控制
亚禾专利“一种空调动态寻优的节能控制方法、系统、设备及介质”（专利号2024115577532）提出了一种基于实时负载和环境数据的动态优化算法。这一技术应用于测试方案中，通过CRACC-D的智能控制功能（如多区域温度分区管理、分路能耗统计）动态调整空调运行策略。在测试期间，CRACC-D可根据IT设备的负载波动自动优化空调出风温度和风速，从而降低能耗。
（二）CRACC - D的产品特性

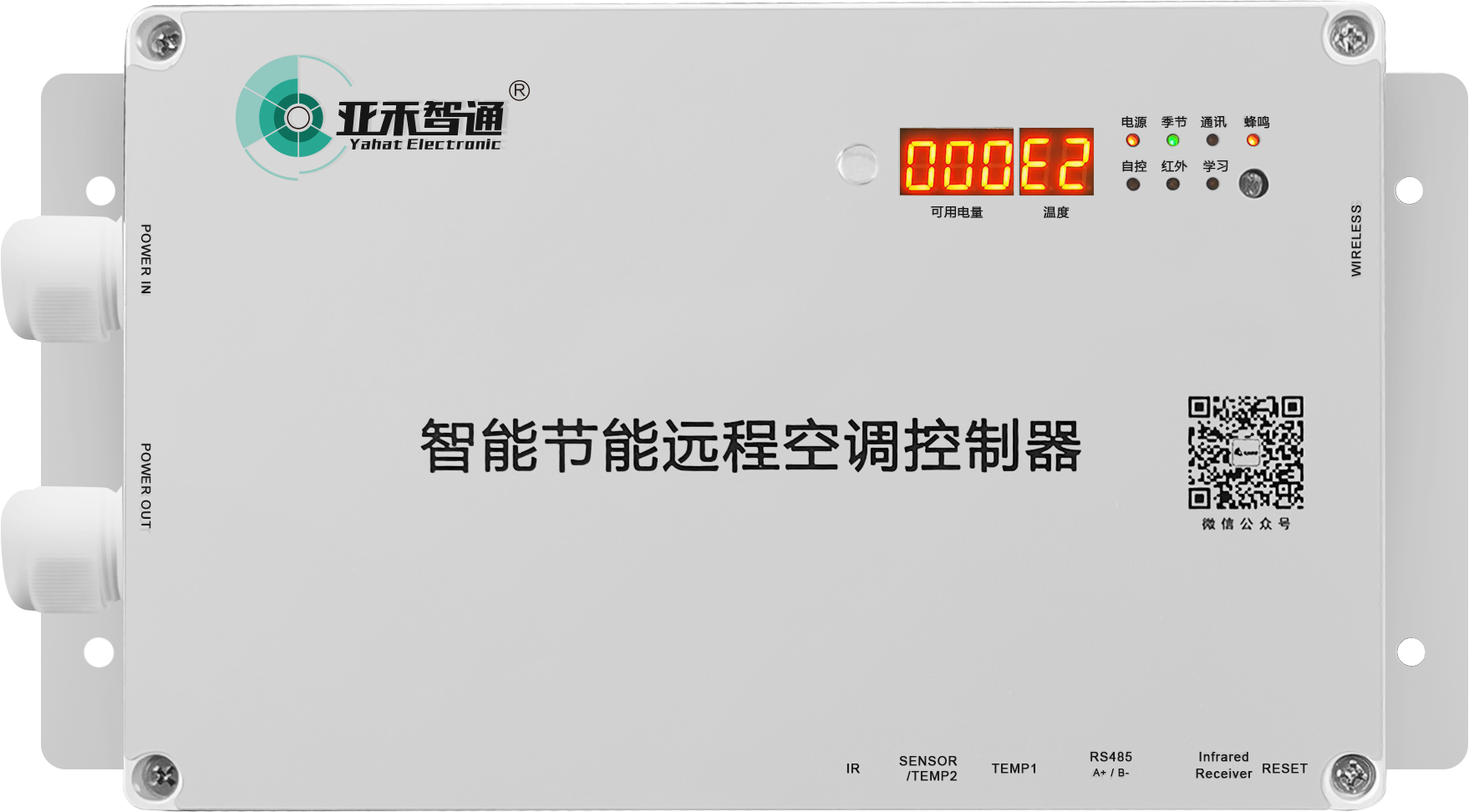

CRACC - D是一款专为机房环境设计的智能节能远程空调控制器，具备以下核心特性：
1. 高负载支持
其继电器额定电流为16A，适用于机房大功率空调及精密空调系统（380V电源），能够稳定驱动高功率设备，满足机房对空调系统的严格要求。
2. 冗余通讯设计

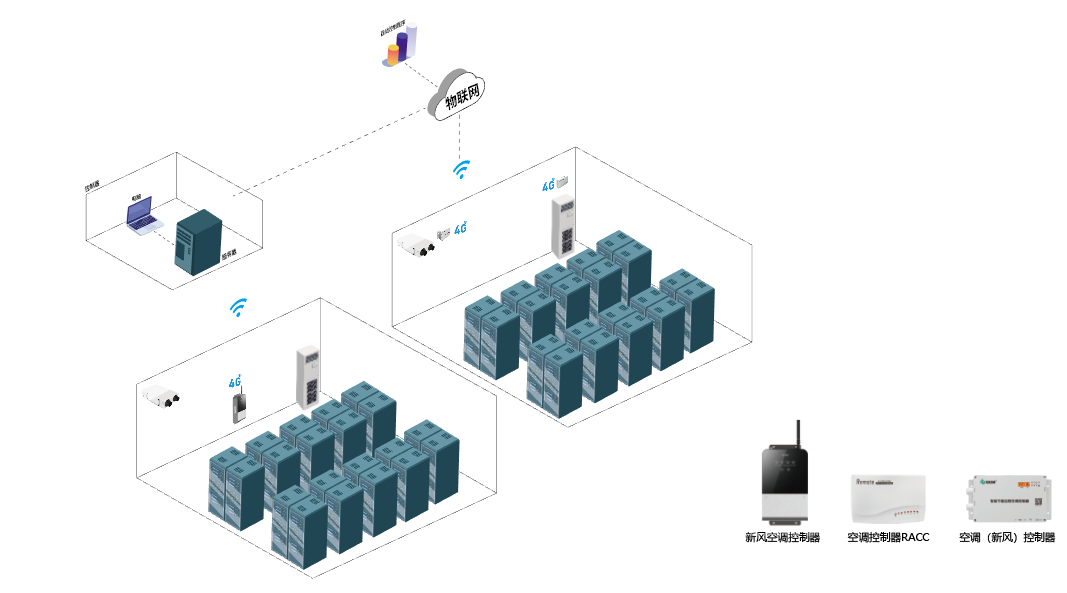

支持RS485、4G、LoRa等多种通讯方式，确保在不同网络环境下仍能实现远程控制和数据传输。即使在校园网屏蔽信号的环境中，LoRa通讯仍能保持稳定运行，为机房管理人员提供了便捷、高效的远程管理手段。
3. 精准监测与反馈
配备三路温度传感器（核心温度、出风口/进风口温度），能够实时反馈机房热环境，有效避免局部过热。同时，支持远程监控平台，实现空调运行状态的可视化管理。机房管理人员可以通过远程监控平台，随时随地了解空调的运行状态、温度变化等信息，及时发现问题并进行处理。
4. 节能与可靠性并重
CRACC - D通过优化空调运行策略，在降低能耗的同时，有效延长设备使用寿命。例如，其智能启停策略可减少空调压缩机频繁启动，从而降低机械磨损和故障率。压缩机频繁启动不仅会增加能耗，还会对压缩机造成较大的冲击，缩短其使用寿命。通过智能启停策略，CRACC - D能够根据机房负载情况合理控制空调压缩机的启动和停止，降低压缩机的磨损，提高设备的可靠性。
三、节电率测试的基本方法
（一）直接测量对比法
1. 原理
直接测量对比法是最常用且直观的节电率测试方法，其核心思想是通过安装电能表分别测量空调系统在使用节电器前后的能耗，进而计算节电率。这种方法简单易行，能够直接反映节电器的节能效果。
2. 实施步骤
· 基线测试
在未安装CRACC - D的情况下，记录空调系统的基准能耗数据，如每日用电量、峰值功率等。为了确保数据的准确性，应选择在机房负载相对稳定的时间段进行测试，并记录测试期间的环境条件，如机房温度、湿度、室外温度等。
· 安装CRACC - D
按照产品说明将CRACC - D安装到空调系统中，并确保其正常运行。在安装过程中，应严格按照操作规程进行，避免因安装不当导致设备损坏或测试结果不准确。
· 节电器测试
在相同环境条件下（如机房负载、室外温度、湿度等），记录安装CRACC - D后的能耗数据。同样，应选择在机房负载相对稳定的时间段进行测试，并记录测试期间的环境条件，以便与基线测试数据进行对比。
· 数据对比与计算
通过对比使用前后能耗数据，计算节电率。节电率的计算公式为：节电率= （使用前能耗- 使用后能耗）/使用前能耗* 100%
（二）PUE（电源使用效率）测试法
1. 原理
PUE是衡量数据中心能源效率的重要指标，其计算公式为：PUE =总设施能耗/IT设备能耗
PUE值越接近1，表示能源利用效率越高。通过测试安装CRACC - D前后的PUE值，可以间接评估空调系统的节能效果。因为空调系统是数据中心总设施能耗的重要组成部分，空调系统的节能效果会直接影响PUE值的变化。
2. 实施步骤
· 测量总设施能耗
包括IT设备能耗、空调系统能耗及其他辅助设备能耗。为了准确测量总设施能耗，应使用高精度的电能表，并确保测量设备的准确性和可靠性。
· 测量IT设备能耗
通过电能表记录IT设备的功耗。IT设备是数据中心的核心设备，其能耗的准确测量对于计算PUE值至关重要。
· 计算PUE值
根据测量数据计算PUE值，并对比安装CRACC - D前后的变化。通过对比PUE值的变化，可以评估空调系统的节能效果对整个数据中心能源效率的影响。
3. 优点
· 能综合评估整个机房的能源利用效率，不仅关注空调系统的节能效果，还考虑了其他设备和系统的能耗情况。
· 适用于大型数据中心的节能评估，能够为数据中心的节能改造提供全面的参考依据。
4. 缺点
· 需要较复杂的设备和测量手段，增加了测试成本和难度。
· 对IT设备的能耗测量要求较高，如果IT设备能耗测量不准确，会影响PUE值的计算结果，进而影响对空调系统节能效果的评估。
（三）温度归一法
1. 原理
温度归一法是一种考虑不同季节和环境温度对空调能耗影响的测试方法。由于不同季节和环境温度下，空调系统的能耗会有所不同，通过将不同条件下的能耗数据转换为同一基准温度条件下的能耗，从而更准确地评估空调系统的节能效果。
2. 实施步骤
· 数据采集
在不同季节和环境温度下采集空调系统的能耗数据。为了确保数据的全面性和代表性，应选择多个不同的时间段和季节进行数据采集，并记录每个时间段的环境条件。
· 温度归一化处理
将采集到的数据按基准温度（如25℃）进行归一化处理。归一化处理的方法可以根据实际情况选择，例如，可以采用线性回归等方法，将不同温度下的能耗数据转换为基准温度下的能耗数据。
· 计算节能效果
通过对比归一化后的数据，评估CRACC - D的节能效果。通过归一化处理后的数据对比，可以消除环境温度对空调能耗的影响，更准确地反映节电器的节能效果。
四、测试方案的实施步骤
（一）测试准备阶段
1. 环境条件控制
· 保持机房温度在18 - 24℃之间，湿度在40% - 60%范围内，确保测试环境的稳定性。稳定的环境条件能够减少环境因素对测试结果的影响，提高测试的准确性。
· 确保IT设备负载恒定，若无法完全固定，需记录实时负载变化以修正数据。因为IT设备负载的变化会影响空调系统的能耗，所以需要记录负载变化情况，以便在数据分析时进行修正。
· 关闭其他可能干扰的节能措施（如变频水泵、智能通风），仅保留待测CRACC - D。这样可以避免其他节能措施对测试结果的干扰，确保测试结果能够准确反映CRACC - D的节能效果。
2. 仪器校准与安装
· 使用符合国家标准的电能表（如GB/T 17758 - 2010）、湿度计、温度传感器等设备，校准误差≤1%。高精度的测量设备能够保证测试数据的准确性，减少测量误差。

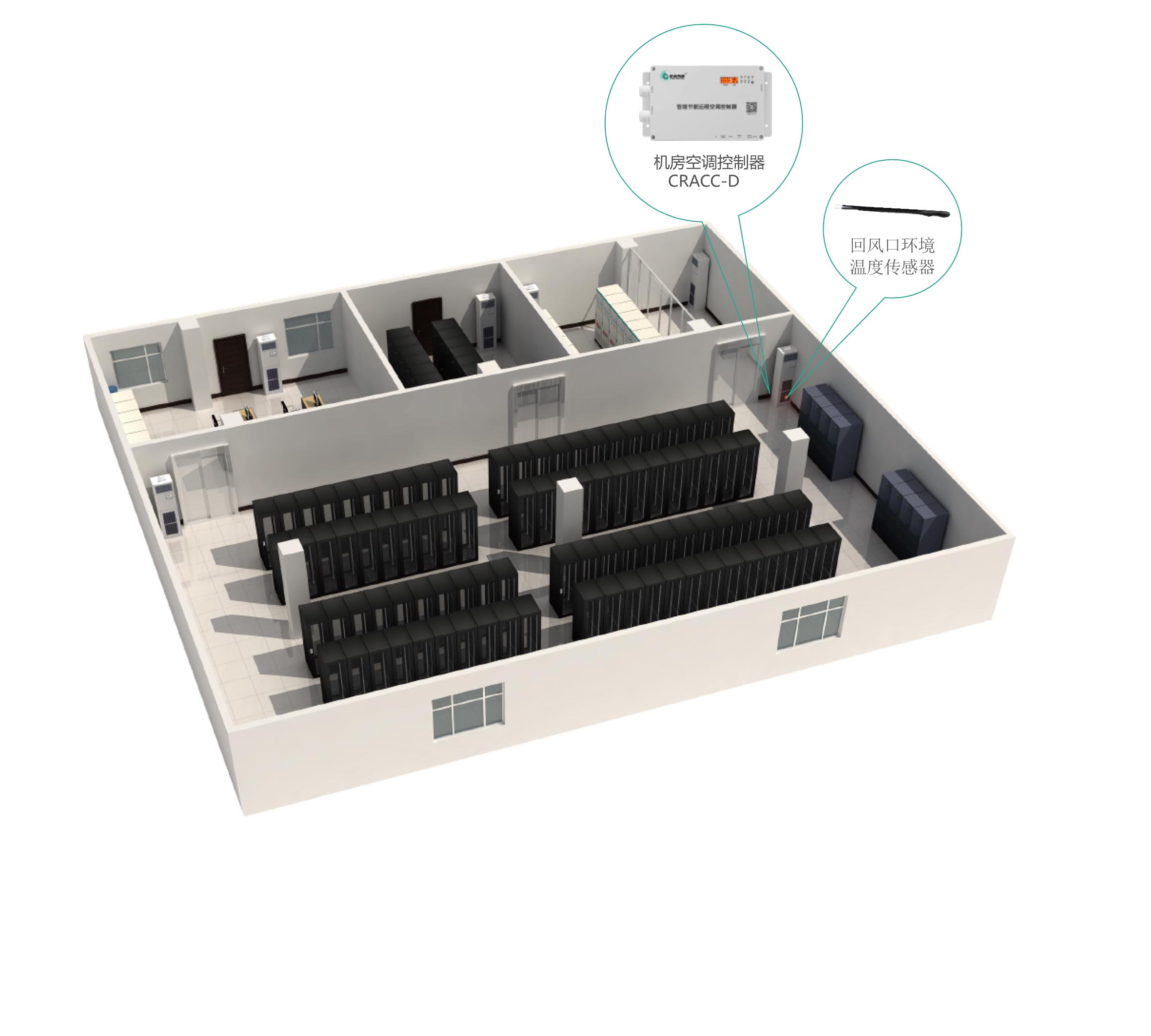

· 在空调系统关键节点布设测点：空调电源输入口、核心温度、进风/出风口温度传感器等。通过在这些关键节点布设测点，能够全面、准确地采集空调系统的能耗数据和运行参数。
（二）测试实施阶段
1. 直接对比法（工频模式 vs 节电模式）
· 基础数据采集
在未安装CRACC - D时，记录空调系统连续运行至少24小时的用电量（E₁）、制冷量（Q₁）及能效比（EER₁ = Q₁/E₁）。为了确保数据的可靠性，应选择在机房负载相对稳定的时间段进行数据采集，并记录采集数据期间的环境条件。
· 节电模式测试
安装CRACC - D后，在相同环境、负载下重复测试，记录用电量（E₂）、制冷量（Q₂）及EER₂。同样，应选择在机房负载相对稳定的时间段进行测试，并记录测试期间的环境条件，以便与基础数据进行对比。
· 同步监测参数
空调启停次数、运行电流、冷却水流量等。同步监测这些参数能够更全面地了解空调系统的运行状态，为数据分析提供更多的依据。
2. PUE测试法
· 测量总设施能耗
包括IT设备能耗、空调系统能耗及其他辅助设备能耗。具体测量方法可参考直接测量对比法中总设施能耗的测量方法。
· 测量IT设备能耗
通过电能表记录IT设备的功耗。应选择高精度的电能表，并确保测量设备的准确性和可靠性。
· 计算PUE值
根据测量数据计算PUE值，并对比安装CRACC - D前后的变化。通过对比PUE值的变化，评估空调系统的节能效果对整个数据中心能源效率的影响。
3. 温度归一法
· 数据采集
在不同季节和环境温度下采集空调系统的能耗数据。应选择多个不同的时间段和季节进行数据采集，并记录每个时间段的环境条件。
· 温度归一化处理
将采集到的数据按基准温度（如25℃）进行归一化处理。可以采用线性回归等方法，将不同温度下的能耗数据转换为基准温度下的能耗数据。
· 计算节能效果
通过对比归一化后的数据，评估CRACC - D的节能效果。通过归一化处理后的数据对比，可以消除环境温度对空调能耗的影响，更准确地反映节电器的节能效果。
（三）数据分析阶段
1. 数据处理
· 对测试数据进行统计分析，计算节电率、能效比（EER）等关键指标。通过统计分析，能够更直观地了解空调系统的节能效果和能效变化情况。
· 通过回归分析，评估CRACC - D对空调系统能耗的影响。回归分析可以帮助我们了解CRACC - D的各项功能与空调系统能耗之间的关系，为进一步优化空调系统提供依据。
2. 结果评估
· 根据测试结果评估CRACC - D的节能效果，分析可能的影响因素（如环境温度、负载变化等）。通过分析影响因素，可以更好地理解测试结果，为后续的节能改造提供参考。
· 生成测试报告，包括测试方法、测试结果和评估结论。测试报告应详细记录测试过程和结果，为机房管理人员和节能设备供应商提供全面的参考依据。
（四）测试报告与验证
1. 数据有效性要求
· 测试时间：单次测试≥1小时，长期评估≥1年。较长的测试时间能够保证数据的稳定性和可靠性，减少随机误差的影响。
· 数据间隔：自动记录每5分钟一组，人工记录每15分钟。合理的数据记录间隔能够保证数据的完整性和准确性，便于后续的数据分析。
2. 第三方验证
· 依据GB/T 21056标准，要求CRACC - D具备数据存储功能，存储周期≥1年，供第三方核查。数据存储功能能够保证测试数据的可追溯性，便于第三方进行核查和验证。
· 对比国际标准（如ASHRAE 90.1）中的等效测试方法，增强结果可信度。通过与国际标准进行对比，能够提高测试结果的可信度和权威性。
五、测试中的常见问题及解决方案
（一）环境干扰排除
1. 问题
测试期间外部环境（如极端天气、机房负载波动）可能影响测试结果。极端天气会导致环境温度、湿度等参数发生较大变化，从而影响空调系统的能耗；机房负载波动会影响空调系统的运行状态，进而影响测试结果的准确性。
2. 解决方案
· 选择稳定的时间段进行测试，避免在极端天气（如高温峰值、寒潮）期间测试。稳定的时间段能够减少环境因素对测试结果的影响，提高测试的准确性。
· 通过数据修正消除环境影响，例如采用温度归一法调整数据。温度归一法能够将不同环境温度下的能耗数据转换为基准温度下的能耗数据，从而消除环境温度对测试结果的影响。
· 使用对照组：在同一机房内分区域安装/不安装CRACC - D，对比同期数据。通过设置对照组，能够更准确地评估CRACC - D的节能效果，排除其他因素的干扰。
（二）设备精度与误差修正
1. 问题
测试设备的精度不足可能导致测量误差。测量设备的精度直接影响测试数据的准确性，如果设备精度不足，会导致测试结果存在较大的误差。
2. 解决方案
· 使用高精度的电能表、温度传感器和湿度计，并定期进行校准。高精度的测量设备能够保证测试数据的准确性，定期校准能够确保设备的精度始终符合要求。
· 对测试数据进行多次重复测量，取平均值以减少随机误差。多次重复测量能够减少随机误差的影响，提高测试结果的可靠性。
· 对于瞬态干扰（如浪涌电流），使用真有效值（True RMS）电表测量，避免传统电表因谐波导致的测量误差。真有效值电表能够准确测量瞬态干扰下的电流值，避免传统电表因谐波导致的测量误差。
（三）数据采集周期与稳定性
1. 问题
测试周期过短可能导致数据不具代表性。较短的测试周期无法全面反映空调系统在不同环境条件下的能耗情况，导致测试结果不准确。
2. 解决方案
· 单次测试时间至少为24小时，长期评估周期建议为1年以上。较长的测试周期能够保证数据的全面性和代表性，减少随机误差的影响。
· 在不同季节和负载条件下重复测试，确保数据的全面性和稳定性。不同季节和负载条件下空调系统的能耗会有所不同，通过在不同条件下重复测试，能够更全面地了解空调系统的节能效果。
· 采用自动化数据采集系统，减少人为干预带来的误差。自动化数据采集系统能够实时、准确地采集数据，减少人为干预带来的误差，提高测试结果的准确性。
（四）虚假节电率的识别
1. 问题
某些节电器可能通过牺牲制冷量（如降低风速、限制温度范围）实现用电量下降，但实际制冷效果不佳。这种虚假节电现象会误导用户，影响机房的正常运行。
2. 解决方案
· 通过显热制冷量测试验证，确保安装CRACC - D后制冷量不低于95%。显热制冷量测试能够准确测量空调系统的制冷量，确保安装CRACC - D后制冷量不会明显下降。
· 对比安装前后的温度波动情况，确保温度稳定性符合机房要求（如±0.5℃以内）。温度稳定性是衡量空调系统制冷效果的重要指标，通过对比安装前后的温度波动情况，能够确保空调系统的制冷效果满足机房要求。
· 采用第三方检测机构进行独立验证，确保测试结果的客观性。第三方检测机构具有专业的检测设备和技术，能够提供客观、准确的测试结果，避免虚假节电现象的发生。
六、CRACC - D在机房环境中的实际应用案例
（一）某IDC机房的节能改造
1. 背景
某IDC机房采用8台精密空调，全年不间断运行，电费成本占比超过40%。高能耗问题不仅增加了机房的运营成本，还对环境造成了一定的影响。
2. CRACC - D解决方案
· 动态温控
将核心服务器区温度从22℃调整为24℃，备用区从24℃调整为26℃，空调日均运行时长减少3小时。通过动态温控策略，能够根据不同区域的需求合理调整温度，降低空调的能耗。
· 负载均衡
通过进/出风口温差分析，关闭2台冗余空调，冷量利用率提升15%。负载均衡策略能够优化空调系统的运行，提高冷量利用率，减少不必要的能耗。
3. 结果
· 年度节电率18%，节省电费约12万元。节能改造取得了显著的经济效益，降低了机房的运营成本。
· 空调故障率下降30%，设备使用寿命延长。通过优化空调系统的运行，减少了设备的磨损，提高了设备的可靠性和使用寿命。
（二）某通信基站的节能改造
1. 背景
某通信基站的空调系统能耗较高，且存在频繁启停问题，导致设备老化加速。频繁启停不仅增加了空调的能耗，还会加速设备的磨损，降低设备的使用寿命。
2. CRACC - D解决方案
· 智能启停策略
基于机房负载变化（如夜间低负载时段），自动切换空调为节能模式（提高设定温度1 - 2℃）。智能启停策略能够根据机房负载情况合理控制空调的运行，降低能耗。
3. 结果
· 空调能耗降低22%，电费支出减少约15万元/年。节能改造取得了显著的经济效益，降低了通信基站的运营成本。
· 设备故障率下降40%，维护成本显著降低。通过优化空调系统的运行，减少了设备的磨损，降低了设备的故障率和维护成本。
（三）某高校数据中心的节能改造
1. 背景
某高校数据中心面临高能耗问题，空调系统长期处于高负载运行状态。高能耗问题不仅增加了数据中心的运营成本，还对学校的能源管理带来了一定的挑战。
2. CRACC - D解决方案
· 分区温度管理
按机柜区域划分温控策略（核心服务器区设定22±1℃，备用设备区25±2℃），避免整体过冷导致的能耗浪费。分区温度管理策略能够根据不同区域的需求合理调整温度，提高能源利用效率。
· 分路能耗统计
监控每台空调的实时功率，识别高耗能设备并优化运行时段。分路能耗统计功能能够精准识别高耗能设备，为优化空调系统的运行提供依据。
3. 结果
· 年度节电率20%，节省电费约8万元。节能改造取得了显著的经济效益，降低了数据中心的运营成本。
· 机房温度稳定性提升，设备运行效率提高。通过优化空调系统的运行，提高了机房的温度稳定性，为设备的正常运行提供了良好的环境。
七、未来发展趋势与建议
（一）技术创新
1. 智能控制技术
通过AI算法优化空调运行策略，进一步提升能效比。例如，结合历史数据和实时负载预测，动态调整空调运行参数。智能控制技术能够根据机房的实际情况自动调整空调的运行策略，实现更加精准的节能控制。
2. 新型制冷技术
开发自然冷却、液体冷却等新型制冷技术，降低空调能耗。例如，利用室外冷空气与室内热空气进行热量交换，减少空调系统运行时间。新型制冷技术具有更高的能效比和更低的能耗，能够为数据中心的节能改造提供新的解决方案。
3. 能源回收技术
通过废热回收技术，将空调系统中的余热用于热水供应或其他用途，提高能源利用效率。能源回收技术能够将空调系统产生的废热进行回收利用，实现能源的梯级利用，提高能源利用效率。
（二）标准完善
1. 测试标准完善
进一步完善机房空调节电器节电率测试的标准和规范，提高测试结果的可比性和可靠性。例如，制定统一的测试流程和数据采集方法。完善的测试标准能够为机房空调节电器的测试和评估提供统一的依据，促进节能技术的发展和应用。
2. 能效等级划分
建立机房空调节电器的能效等级划分标准，便于用户选择和比较。例如，将节电率分为A、B、C等多个等级，明确各等级的节能效果。能效等级划分标准能够帮助用户更加直观地了解机房空调节电器的节能性能，为用户选择合适的产品提供参考。
3. 评估指标体系
建立全面的评估指标体系，包括能效、可靠性、寿命、成本等多方面指标，为用户提供更全面的参考依据。全面的评估指标体系能够从多个角度评估机房空调节电器的性能，为用户选择产品提供更加全面的参考。
（三）推广与应用建议
1. 优化空调系统
根据测试结果优化空调系统的运行参数和控制策略，进一步提高能效。例如，调整温度设定值、优化风机转速等。通过优化空调系统的运行参数和控制策略，能够充分发挥空调系统的节能潜力，降低能耗。
2. 推广节能技术
将成功的节能技术和经验推广到其他机房和数据中心。例如，通过案例分享、技术培训等方式，提升行业整体节能水平。推广节能技术和经验能够促进整个行业的节能发展，实现节能减排的目标。
3. 制定节能政策
根据测试结果制定合理的节能政策和标准，推动行业节能发展。例如，出台强制性的节能法规，鼓励企业采用高效节能设备。制定节能政策和标准能够为机房和数据中心的节能改造提供政策支持和引导，推动行业节能技术的广泛应用。
八、结论
机房空调智能节能控制器的节电率测试是评估节能效果的重要手段，对于推动数据中心节能发展具有重要意义。通过本文的探讨，我们可以看到，机房空调智能节能控制器的节电率测试方法多种多样，包括直接测量对比法、PUE测试法、温度归一法等，各有优缺点，应根据具体需求选择合适的测试方法。
CRACC - D作为一款专为机房环境设计的机房智能节能远程空调控制器，通过动态温控、电能管理、故障保护等功能，显著降低了空调系统的能耗，同时保障了设备运行的可靠性。其多通讯冗余、分区域管理及智能化策略配置能力，使其成为数据中心、通信机房等场景节能改造的核心设备。
未来，随着技术创新和标准完善，机房空调节能将取得更大的进展，为数据中心的可持续发展做出更大贡献。我们应积极推动节能技术的研发和应用，不断完善测试标准和规范
，共同推动数据中心行业的绿色、可持续发展。
