一、引言

在当代社会，分体式空调广泛应用于各类场所，为人们提供了舒适的环境。然而，传统的分体式空调管理方式存在诸多问题，如分散管理不便、能耗难以监控等，这些问题不仅导致了能源的大量浪费，还严重影响了管理效率。为了解决这些痛点，设计一套高效、智能的分体空调集中控制系统显得尤为重要。本文将基于先进的技术和功能设计理念，详细介绍分体空调集中控制系统的方案，旨在通过该系统的实施，显著提高管理效率，实现节能减排的目标，并为用户带来更加便捷、舒适的使用体验。

二、系统架构

2.1 系统组成
分体空调集中控制系统主要由以下几个部分组成：

1· 中央控制系统（上位机），作为基于BS（Browser/Server，浏览器/服务器）结构的空调集中远程控制系统软件（软著登记号:2020SR0101017），是分体空调集中控制体系的核心部分，发挥着不可替代的作用。此系统利用BS架构的优势，通过互联网实现与各分体空调中智能空调控制器AC360的数据交互，接收并处理来自不同地理位置的数据信息。借助于BS结构的技术特点，该中央控制系统不仅能够高效地从各种设备上收集数据，还能利用集中式的处理和分析机制，通过先进的算法对这些数据进行深度解析。这使得系统可以准确判断每个分体空调的运行状态，并根据实际情况迅速下发精确的控制指令，从而实现对分体空调的精准调控。此外，由于采用了BS架构，该系统展现了高度的可扩展性和灵活性。它允许用户通过简单的浏览器界面访问和管理系统，无需安装额外的客户端软件，极大地提升了系统的易用性和维护效率。同时，这种架构还支持跨平台操作，无论是Windows、Mac还是Linux操作系统，用户都能无缝接入系统，轻松适应不同规模和复杂度的空调系统管理需求，进一步增强了系统的适应性和实用性。

2· 智能空调控制器（AC360）：这一核心组件被安装在每台分体空调上，其职责重大且功能全面。它不仅负责实时采集空调的各项运行数据，如温度、湿度、能耗等关键指标，还承担着将这些数据精准上传至中央控制系统（上位机）的重要任务。本系统特别采用了“一种智能节能远程空调控制器（发明专利号：2019213204166）”的先进技术，这一技术的融入，使得数据采集的精度得到了显著提升，同时数据分析的能力也得到了加强，进而带动了整体控制效果的飞跃式提升。通过AC360的高效运作，系统能够更准确地掌握每台空调的运行状态，为后续的智能调控提供坚实的数据支撑。

3· 通信网络：该系统采用高度灵活和可靠的通信网络设计，支持有线和无线两种数据传输方式。有线方式包括RS485、以太网等，确保数据传输的稳定性和高速性，适用于对数据传输速度要求较高或网络环境较为稳定的场所。无线方式则涵盖LORA、WIFI、4G等多种组网技术，具备更强的适应性和便捷性，特别适合于布线困难或需要快速部署的场景。这些组网技术不仅满足了不同环境下的数据传输需求，还提供了冗余备份和故障切换功能，确保了通信网络的连续性和可靠性。通过如此完善的通信网络设计，上位机与AC360之间的数据传输变得高效且稳定，为整个分体空调集中控制系统的正常运行提供了坚实的通信保障。

4· 用户终端：涵盖PC客户端、手机微信小程序等多种平台，为用户提供了极为便捷的远程监控和管理空调系统的途径。通过这些终端，用户可以实时查看空调系统的运行状态，包括各分体空调的开关状态、温度、湿度、风速等详细信息。不仅如此，用户还可以远程调整空调参数，如设置温度、风速等，以满足不同场景下的需求。系统支持4G和以太网通信，采用mqtt协议，同时兼容MODBUS-RTU协议，确保了数据传输的稳定性和高效性。

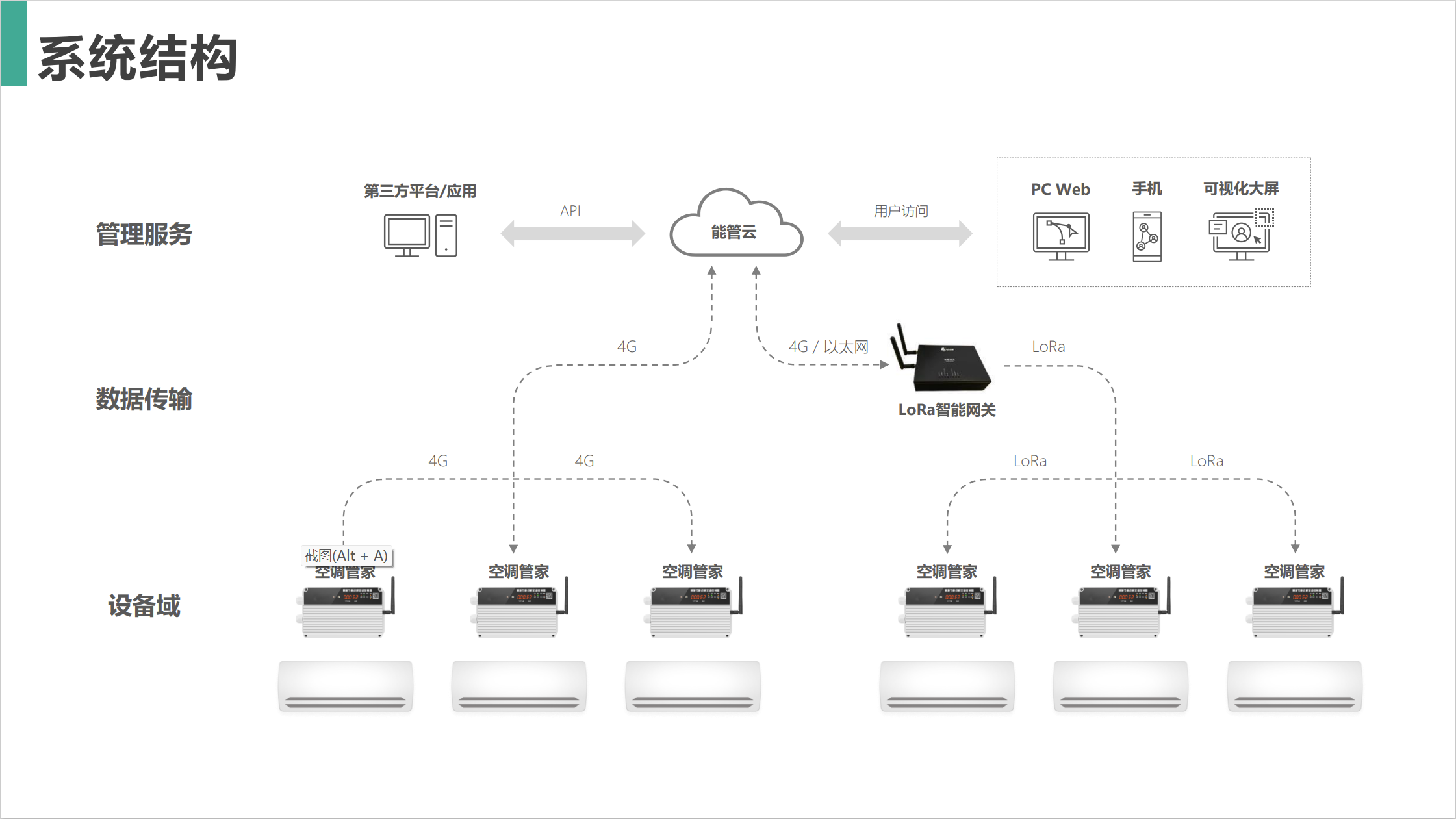

2.2 系统拓扑

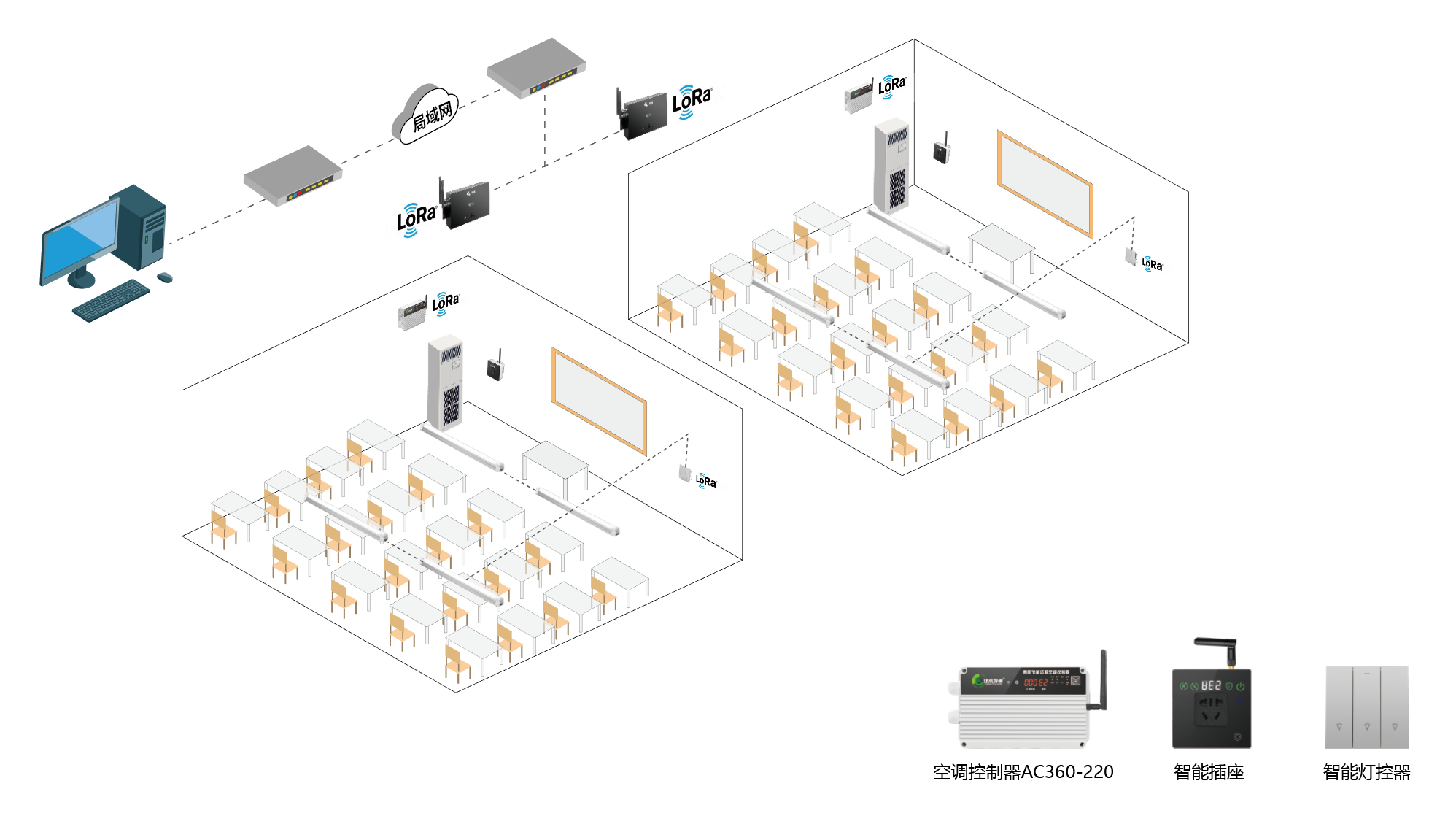

系统采用星形拓扑结构，以上位机为中心，各分体空调通过智能空调控制器AC360与上位机相连，形成一个完整的控制系统网络。用户终端通过Internet或局域网与上位机通信，实现远程监控和管理。
